Устройство вакуумного насоса

Современные вакуумные насосы — это ключевые элементы технологических процессов, где требуется создание пониженного давления. Они используются в химической, пищевой, фармацевтической, упаковочной промышленности, в медицине и лабораториях. Чтобы выбрать подходящее оборудование, важно понимать, как устроен вакуумный насос и в чем заключается принцип работы вакуумного насоса.

Принцип работы вакуумного насоса

Основная задача вакуумного насоса — удаление воздуха или газа из замкнутого объема для снижения давления. Принцип работы вакуумного насоса заключается в последовательном отсасывании и перемещении газа из рабочей камеры в атмосферу или в следующий насос ступенчатой системы.
Работа основана на создании разрежения за счет механического, жидкостного или комбинированного воздействия. При вращении рабочих элементов внутри корпуса происходит чередование процессов всасывания и вытеснения, что обеспечивает непрерывное формирование вакуума.

В зависимости от конструкции и метода сжатия газа различают несколько типов устройств: пластинчато-роторные, кулачковые, жидкостно-кольцевые, винтовые и бустерные вакуумные насосы. Рассмотрим их подробнее.

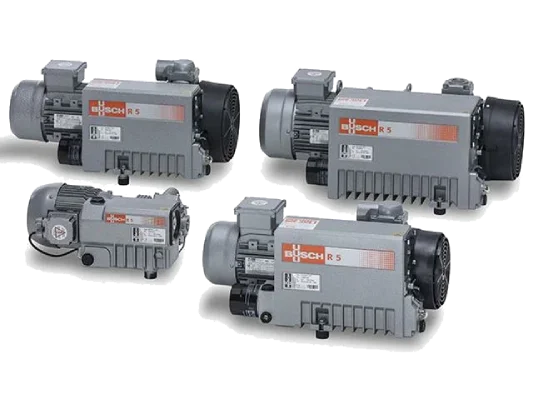

Пластинчато-роторный вакуумный насос

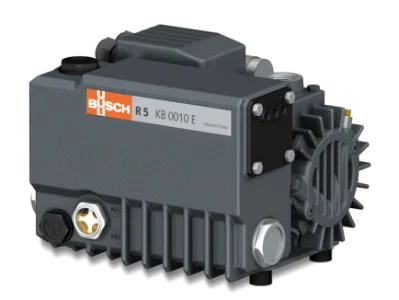

Один из самых распространенных типов оборудования — пластинчато-роторный вакуумный насос. Его конструкция проста и надежна: внутри цилиндрического корпуса расположен ротор с радиальными пазами, в которых установлены пластины. При вращении ротора пластины прижимаются к внутренней поверхности корпуса, образуя герметичные рабочие камеры.

Когда камера соединена с входным отверстием, газ поступает внутрь и захватывается между пластинами. Далее, при вращении ротора, объем камеры уменьшается, и газ вытесняется через выпускное отверстие. Такие насосы часто применяются в лабораторных установках, упаковочных машинах и системах кондиционирования.

Кулачковый вакуумный насос

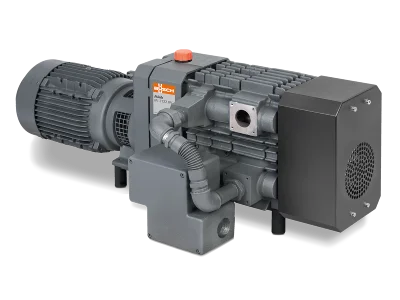

Кулачковый вакуумный насос отличается безмасляной конструкцией и высоким уровнем герметичности. В его корпусе вращаются два синхронизированных ротора-кулачка, не касающихся друг друга и стенок камеры. Их форма и точное взаимное расположение обеспечивают чередование всасывания и сжатия газа.

Главные преимущества — долговечность, отсутствие загрязнения рабочей среды и минимальные эксплуатационные расходы. Эти насосы часто применяются в фармацевтике, пищевой промышленности и вакуумной упаковке, где особенно важно исключить контакт газа с маслом.

Жидкостно-кольцевой вакуумный насос

В жидкостно-кольцевом вакуумном насосе основным рабочим элементом является жидкость — чаще всего вода. Внутри корпуса установлен эксцентрично расположенный ротор с лопастями. При вращении ротора жидкость образует кольцо, которое создает герметичные камеры между лопастями.

Газ засасывается через входное отверстие, сжимается при уменьшении объема между лопастями и вытесняется наружу. Преимущества таких насосов — простота конструкции, устойчивость к влажному и загрязненному газу, долговечность. Они часто используются в химической промышленности и при вакуумировании систем с высоким содержанием паров.

Винтовой вакуумный насос

Винтовой вакуумный насос работает по принципу синхронного вращения двух шнеков противоположного направления. Газ поступает в начало винтов, перемещается вдоль их осей и постепенно сжимается до выхода.

Такой тип отличается высокой производительностью, минимальным износом деталей и способностью работать без смазки. Благодаря герметичности и чистоте процесса, винтовые насосы применяются в медицине, фармацевтике, микроэлектронике и вакуумных системах высокого класса.

Бустерные вакуумные насосы

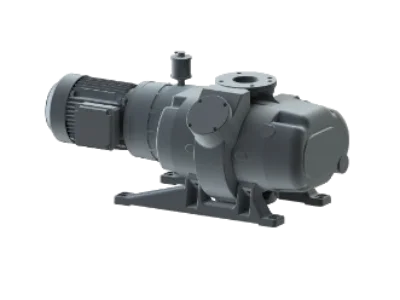

Бустерные вакуумные насосы используются в качестве усилителей в многоступенчатых вакуумных системах. Их задача — повысить производительность и ускорить достижение глубокого вакуума.

Рабочий элемент — пара синхронно вращающихся роторов, обеспечивающих быструю перекачку газа из области низкого давления в область высокого. Обычно бустерные насосы работают совместно с пластинчато-роторными или жидкостно-кольцевыми агрегатами, формируя мощную систему для промышленного вакуумирования.

Обслуживание вакуумных систем

Любой вакуумный насос требует регулярного обслуживания, включая замену уплотнений, смазки, контроль температуры и производительности. Качественный сервис продлевает срок службы оборудования и гарантирует стабильную работу.
